துருப்பிடிக்காத ஸ்டீல் மோட்டார் சைக்கிள் பிரேம் டியூப்

ஷுவாங்சென் ஒரு முக்கிய உற்பத்தியாளர் மற்றும் பாதுகாப்பு-முக்கியமான கட்டமைப்பு கட்டமைப்புகளுக்காக வடிவமைக்கப்பட்ட பிரீமியம்-கிரேடு ஸ்டெயின்லெஸ் ஸ்டீல் மோட்டார் சைக்கிள் பிரேம் டியூப் தீர்வுகளின் சான்றளிக்கப்பட்ட உலகளாவிய சப்ளையர் என செயல்படுகிறது. 20,000-சதுர மீட்டர் வசதியைப் பயன்படுத்தி 133 தொழில்துறை அசெம்பிளிக் கோடுகளுடன், இந்த தொழிற்சாலை மேம்பட்ட அனைத்து நைட்ரஜன் கவசம் மற்றும் தூய ஹைட்ரஜன் அனீலிங் அமைப்புகள் மூலம் கட்டமைப்பு ஒருமைப்பாட்டை உறுதி செய்கிறது. தயாரிப்புகள் 30% க்கும் அதிகமான விரிவாக்க வீதத்துடன் சிறந்த குளிர்-உருவாக்கும் திறனை வெளிப்படுத்துகின்றன மற்றும் 690 MPa க்கு மேல் இழுவிசை வரம்புடன், ஆக்ரோஷமான வளைவு அல்லது ஸ்வேஜிங் போது முறிவு அபாயங்களை நீக்குகிறது. ISO9001, ISO14001 மற்றும் ISO45001 உள்ளிட்ட முக்கிய தர மேலாண்மை சான்றிதழின் ஆதரவுடன், இந்த பிராண்ட் 1000-மணிநேர உப்பு தெளிப்பு அளவுகோல் வரை சரிபார்க்கப்பட்ட அரிப்பு எதிர்ப்புடன் மிகவும் நிலையான கட்டமைப்பு கூறுகளை வழங்குகிறது.

இயந்திர செயல்திறன் மற்றும் கட்டமைப்பு ஒருமைப்பாடு வரம்புகள்

தொடர்ச்சியான அதிர்வு, உயர் வெப்பநிலை ஆக்சிஜனேற்றம் மற்றும் கடுமையான இயந்திர சோர்வு ஆகியவற்றைத் தாங்கும் சேஸ் கூறுகள் மற்றும் பாதுகாப்பு-முக்கியமான பிரேம் அசெம்பிளிகள் குழாய்களைக் கோருகின்றன. இந்த தயாரிப்பு வரிசையானது ஒரு விரிவான உள்ளக சோதனை முறை மூலம் சரிபார்க்கப்படுகிறது, இது ஆக்கிரமிப்பு நிஜ-உலக இயக்க நிலைமைகளை பிரதிபலிக்கிறது, கீழ்நிலை புனையமைப்பு செயல்முறைகளில் குறைக்கப்பட்ட ஸ்கிராப் விகிதங்களை உறுதி செய்கிறது.

ஆய்வக சரிபார்ப்பு அளவீடுகள்

• இழுவிசை வலிமை ≥690 MPa:தீவிர சுமை திறனுக்கான ASTM E8 தரநிலைகளின்படி உலகளாவிய சோதனை மூலம் சரிபார்க்கப்பட்டது.
• விரிவாக்க விகிதம் >30%:குளிர் ஸ்வேஜிங், ஃப்ளேரிங் மற்றும் இறுதி-உருவாக்கும் செயல்பாடுகளுக்குத் தேவையான உயர்ந்த டக்டிலிட்டியை உறுதி செய்கிறது.
• தட்டையான திறன்:குறிப்பிட்ட உயரத்திற்கு குழாய் சுவர் முழுவதுமாக அழுத்தப்படும் போது பூஜ்ஜிய வெடிப்பு அல்லது விரிசல்.
• மாண்ட்ரல் வளைக்கும் சகிப்புத்தன்மை:மைக்ரோ-பிராக்சர் உருவாக்கம் இல்லாமல் ஒரு நிலையான மாண்ட்ரலின் மீது 180° வளைவுக்கு இடமளிக்கிறது.
• 1000 மணிநேர உப்பு தெளிப்பு வெளிப்பாடு:ASTM B117 சோதனை அளவுகோலின் கீழ் வெளிப்புற உலோக அணி முற்றிலும் அரிப்பு இல்லாததாக உள்ளது.

பொருள் தர வகைப்பாடுகள்

அலாய் தேர்வு நேரடியாக நீண்ட கால வெப்ப சகிப்புத்தன்மை, சுற்றுச்சூழல் எதிர்ப்பு மற்றும் கட்டமைப்பு உருவாக்கம் ஆகியவற்றை பாதிக்கிறது. நிலையான 18-8 மற்றும் 16-2-2 கலவைகளுடன் கோரிக்கையின் பேரில் 304 மற்றும் 316L முழுமையாக ஆதரிக்கப்படும் போது, ​​முக்கிய உற்பத்தி அணி பின்வரும் தனித்துவமான உறுப்பு வரம்புகளை நிர்வகிக்கிறது:

தரம்	சி (≤)	Si (≤)	Mn (≤)	பி (≤)	எஸ் (≤)	Cr	நி (≤)	தி
409	0.08	1.00	1.00	0.045	0.045	10.5–11.75	0.50	6×C～0.70
409L	0.06	1.00	1.00	0.015	0.015	10.5–11.75	0.50	10×C–0.75
410	0.04	1.00	1.00	0.045	0.045	10.3–12.5	0.50	—

வெப்ப நிலைப்பு எல்லைகள் மற்றும் கடினத்தன்மை சுயவிவரங்கள்

ஒவ்வொரு உற்பத்தியும் நிறையதுருப்பிடிக்காத ஸ்டீல் மோட்டார் சைக்கிள் பிரேம் டியூப்தீவிர அழுத்தங்களின் கீழ் சீரான இயந்திர பின்னூட்டத்திற்கு உத்தரவாதம் அளிக்க சிகிச்சை அளிக்கப்படுகிறது. செயலாக்கத்தின் போது உள் படிக அழுத்தங்கள் முற்றிலும் அகற்றப்பட்டு, அடுத்தடுத்த உற்பத்தி கையாளுதல்களின் போது கணிக்கக்கூடிய நடத்தையை உறுதி செய்கிறது.

வெப்ப எதிர்ப்பு பண்புகள்

இயந்திர வெப்பம் மற்றும் விரைவான வெப்ப சுழற்சியின் போது ஏற்படும் தோல்விகளை அகற்ற, கலவை கட்டமைப்பு பண்புகள் கடுமையான வெப்ப சிகிச்சை அளவுகோல்கள் மூலம் நிர்வகிக்கப்படுகின்றன. செயலாக்கத்தில் 860°C ±10°C இல் சீராக நடைபெறும் ஒரு பிரத்யேக மணி உலை அனீலிங் சுழற்சி அடங்கும். இது முடிக்கப்பட்ட கூறுகளை 815 டிகிரி செல்சியஸ் வரை இடைப்பட்ட சேவை வெப்பநிலையையும், கட்டமைப்பு சிதைவு இல்லாமல் 675 டிகிரி செல்சியஸ் வரையிலான தொடர்ச்சியான வெப்ப சூழல்களையும் கையாள அனுமதிக்கிறது.

தொகுதி சரிபார்க்கப்பட்ட இயந்திர பண்புகள்

• கிரேடு 409:460 MPa இழுவிசை வலிமை, 265 MPa மகசூல் வலிமை, 32% நீட்டிப்பு மற்றும் 140 HV கடினத்தன்மை ஆகியவற்றை அடைகிறது.
• கிரேடு 409L:410 MPa இழுவிசை வலிமை, 235 MPa மகசூல் வலிமை, 37% நீட்டிப்பு மற்றும் 123 HV கடினத்தன்மை ஆகியவற்றை அடைகிறது.
• கிரேடு 410:365 MPa இழுவிசை வலிமை, 195 MPa மகசூல் வலிமை, 22% நீட்டிப்பு மற்றும் 200 HV கடினத்தன்மை ஆகியவற்றை அடைகிறது.

பரிமாண கிடைக்கும் தன்மை மற்றும் வடிவியல் கட்டமைப்புகள்

உற்பத்தி உள்கட்டமைப்பு நவீன பொறியியல் தளவமைப்புகள் மற்றும் இறுக்கமான சேஸ் சகிப்புத்தன்மைக்கு பொருந்தக்கூடிய பல்வேறு இடஞ்சார்ந்த மேட்ரிக்ஸை ஆதரிக்கிறது. நிலையான கட்டமைப்புகள் வழக்கமாக பராமரிக்கப்படுகின்றன, அதே நேரத்தில் 3500 மிமீ முதல் 7500 மிமீ வரையிலான தனிப்பயன் நீளம் வெட்டும் போது பொருள் கழிவுகளை அகற்ற இடமளிக்கப்படுகிறது.

வெளிப்புற விட்டம் மற்றும் தடிமன் சீரமைப்பு

பின்வரும் விநியோக விவரம் நிலையான வெளிப்புற விட்டம் மற்றும் சுவர் தடிமன் சேர்க்கைகள் தானியங்கு அசெம்பிளி லைன்களில் தொடர்ந்து செயலாக்கப்படும் என்பதைக் காட்டுகிறது:

OD வரம்பு (மிமீ)	0.5மிமீ	0.6மிமீ	0.7மிமீ	0.8மிமீ	0.9மிமீ	1.0மிமீ	1.2மிமீ	1.5மிமீ	2.0மிமீ	2.5மிமீ	3.0மிமீ	4.0மிமீ
Φ25 & கீழே	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்
Φ25 ~ Φ44.5	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்
Φ44.6 ~ Φ63.5	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்
Φ76.2 ~ Φ101.6	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்
Φ101.6 மற்றும் அதற்கு மேல்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்	கிடைக்கும்

குறிப்பு: நிலையான உற்பத்தி நீளம் 6000 மிமீ ஆகும். ஆலையின் முழு தொழில்துறை திறன்கள் Φ8mm முதல் Φ273mm வரையிலான வெளிப்புற விட்டம் கொண்ட நிறமாலையை உள்ளடக்கியது, 0.40mm முதல் 3.5mm வரை பரவியிருக்கும் சுவர் தடிமன் விநியோகத்துடன் இணைக்கப்பட்டுள்ளது.

மேற்பரப்பு நிலை வகைப்பாடுகள் மற்றும் செயலாக்க தொழில்நுட்பம்

மேற்பரப்பு நிலைமைகள் நீண்ட கால அரிப்பைத் தடுப்பது மற்றும் இறுதி அழகியல் இரண்டையும் ஆழமாகப் பாதிக்கிறது, குறிப்பாக மிகவும் புலப்படும் வெளிப்புற கட்டமைப்பு பயன்பாடுகளுக்கு. திதுருப்பிடிக்காத ஸ்டீல் மோட்டார் சைக்கிள் பிரேம் டியூப்முழு வெளிப்புற அடுக்கு முழுவதும் சீரான தன்மையை உறுதி செய்வதற்காக வரம்புகள் சிறப்பு இயந்திர கண்காணிப்புக்கு உட்படுகின்றன.

மெக்கானிக்கல் பாலிஷிங் தரநிலைகள்

• பிரகாசமான மேற்பரப்பு பூச்சு:கட்டமைப்பு பகுதிகளுக்கு சீரான சாடின் தோற்றத்தை வழங்க 180# முதல் 400# வரையிலான மெக்கானிக்கல் சாண்டிங் டிராக்குகளைப் பயன்படுத்துகிறது.
• கண்ணாடி மேற்பரப்பு பூச்சு:அதிக பிரதிபலிப்புத்தன்மைக்கு 400# முதல் 800# கிரிட் வரை அதிக பளபளப்பான ஸ்பெகுலர் அளவுத்திருத்தத்தை வழங்குகிறது.

அனைத்து மெருகூட்டல் செயல்முறைகளும் ஒரே மாதிரியான கிரிட் ஆழம் மற்றும் தானிய திசையைப் பாதுகாக்க இயந்திரத்தனமாக செயல்படுத்தப்படுகின்றன. இரசாயன பிரகாசமாக்கல் செயல்முறைகள் எதுவும் பயன்படுத்தப்படவில்லை, இது பொருள்களுக்கு இடையேயான தாக்குதலிலிருந்து பொருட்களைப் பாதுகாக்கிறது, தானிய எல்லை பொறிப்பதைத் தவிர்க்கிறது மற்றும் நீண்ட கால சேமிப்பில் அசல் அலாய் அரிப்பு எதிர்ப்பு பண்புகளைப் பாதுகாக்கிறது.

தொழில்துறை பயன்பாட்டு சூழல்கள் மற்றும் செயலாக்க சலுகைகள்

அதிக விரிவாக்க வரம்புகள் மற்றும் நிழல் இல்லாத வெல்ட் சீம்களின் கலவையின் காரணமாக, திதுருப்பிடிக்காத ஸ்டீல் மோட்டார் சைக்கிள் பிரேம் டியூப்ஆக்கிரமிப்பு இரண்டாம் நிலை புனையமைப்பு நடைமுறைகளுக்கு சீராக மாற்றியமைக்கிறது. பிரத்யேக வடிவமைத்தல் முன் வெப்பமாக்கல் அல்லது இடைநிலை அனீலிங் இல்லாமல் கட்டமைப்பு கையாளுதலை அனுமதிக்கிறது, தேவையற்ற ஆற்றல் செலவுகளிலிருந்து உற்பத்தி வரவு செலவுத் திட்டங்களைப் பாதுகாக்கிறது.

முதன்மை பொறியியல் வரிசைப்படுத்தல்கள்

• கனரக மோட்டார் சைக்கிள் பிரேம்கள், கட்டமைப்பு பிரதான தண்டவாளங்கள் மற்றும் கடுமையான சுவர் சீரான தன்மை தேவைப்படும் பின்புற ஸ்விங்கார்ம் அசெம்பிளிகள்.

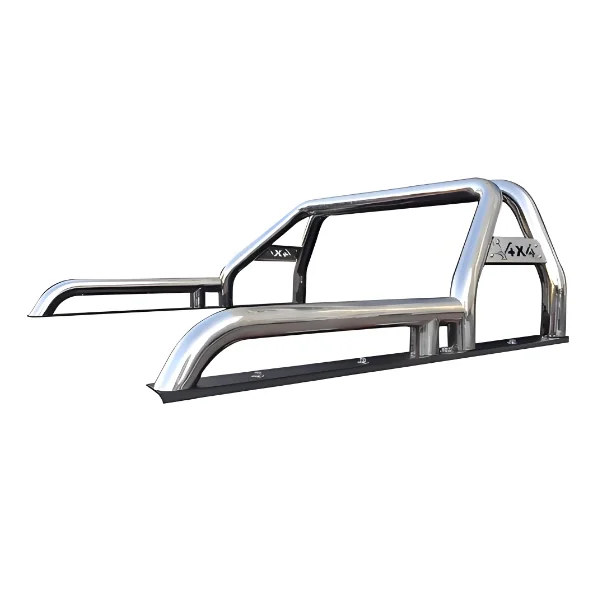

• உயர் தாக்க ரோல் கூண்டுகள், பாதுகாப்பு இயந்திர பார்கள் மற்றும் பாதுகாப்பு முக்கியமான சேஸ் கூறுகள்.

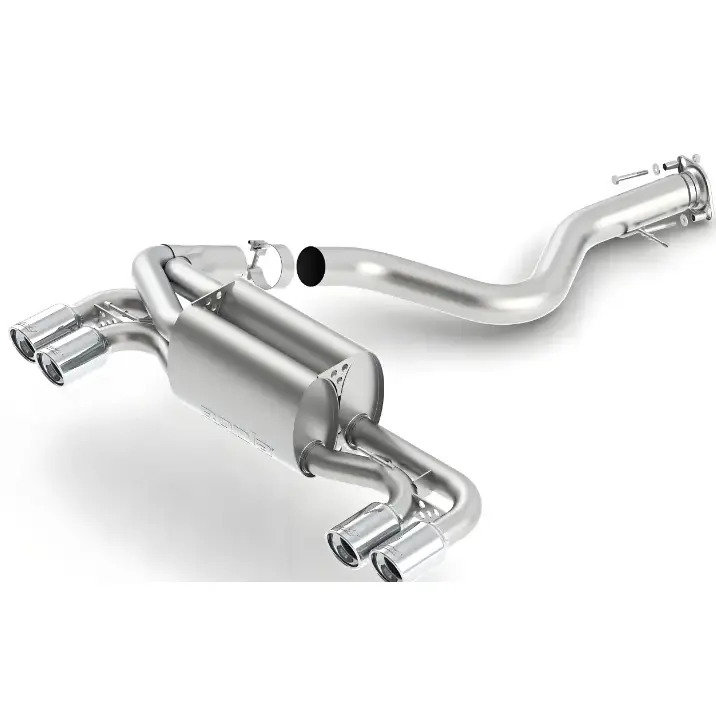

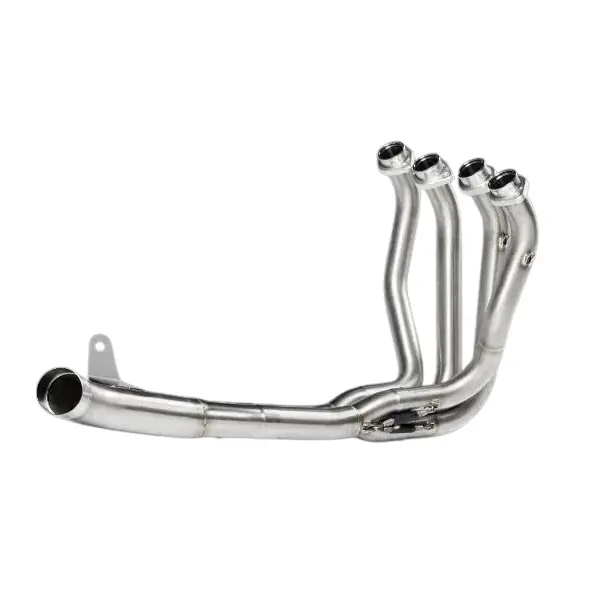

• மேம்பட்ட வெளியேற்ற அமைப்புகள், முக்கிய தலைப்புகள், ரெசனேட்டர்கள் மற்றும் தெர்மல் சைக்கிள் மீள்தன்மை தேவைப்படும் வெளிப்பட்ட டெயில்பைப்புகள்.
• உயர் அழுத்த அதிர்ச்சி உறிஞ்சி சிலிண்டர்கள் மற்றும் ஹைட்ராலிக் அமைப்புகள் மென்மையான, குறைபாடற்ற உள் துளை தேவை.
• சேஸ் ஸ்டெபிலைசர் அமைப்புகள், ஆன்டி-ரோல் பார்கள் மற்றும் அதிக வலிமை கொண்ட சஸ்பென்ஷன் இணைப்புகள்.

தரக் கட்டுப்பாடு தரநிலைகள் மற்றும் கண்டறியும் சோதனை

துறையில் முழுமையான செயல்பாட்டு பாதுகாப்பை உறுதி செய்வதற்காக, ஒவ்வொரு உற்பத்தி ஓட்டமும் ASTM A554, JIS G3446 மற்றும் GB/T 12770 சர்வதேச தரங்களுடன் சீரமைக்கப்பட்ட கடுமையான அழிவு மற்றும் அழிவில்லாத சோதனை நெறிமுறைகளுக்கு உட்பட்டது.

கட்டாய சரிபார்ப்பு நெறிமுறைகள்

• தட்டையான சோதனை:வெல்ட் பாதை பிளவுபடாமல் அல்லது சிதைவு இல்லாமல் கடுமையான சுருக்கத்தைத் தாங்குவதை உறுதிசெய்ய, மாதிரியை பரிந்துரைக்கப்பட்ட உயரத்திற்கு அழுத்துகிறது.
• வளைக்கும் சோதனை:சுவரின் டக்டிலிட்டி மற்றும் மைய ஒருமைப்பாட்டை சரிபார்க்க துல்லியமான மாண்ட்ரல் ஆரம் மீது 180° சிதைவை கட்டாயப்படுத்துகிறது.
• விரிவடையும் சோதனை:கட்டமைப்பு சிதைவை அனுபவிக்காமல், அசல் வெளிப்புற விட்டத்தில் 30%க்கும் அதிகமான விரிவாக்கத்தை அடைய, ஒரு கூம்பு வடிவத்தை குழாய் வாயில் ஆழமாக செலுத்துகிறது.
• இயந்திர சோதனை:ஒரு உள்-உலகளாவிய சோதனை இயந்திரம் மூலம் உண்மையான மகசூல் வலிமை, நீட்சி சதவீதம் மற்றும் இழுவிசை எல்லைகள் ஆகியவற்றைப் பிடிக்கிறது.
• உப்பு தெளிப்பு சோதனை:ASTM B117 அளவுருக்களின் கீழ் 1000 மணிநேரங்களுக்கு நடத்தப்பட்டது, 9/10 அல்லது அதற்கும் மேலான மேற்பரப்பு மதிப்பீட்டை உறுதி செய்கிறது.

அனைத்து சோதனை வரிசைகளும் ஆய்வக வசதியில் பதிவு செய்யப்படுகின்றன மற்றும் மூன்றாம் தரப்பு ஆய்வாளர்களால் நேரடியாகப் பார்க்க முடியும். முழு கண்டறியக்கூடிய ஆவணங்கள் மற்றும் சோதனை அறிக்கைகள் ஒவ்வொரு வெளிச்செல்லும் தொகுதி கப்பலுடன் இருக்கும்.

எங்களை ஏன் தேர்வு செய்யவும்

• உயர்ந்த வடிவத்திறன் விளிம்பு:30% க்கும் மேலான சரிபார்க்கப்பட்ட விரிவாக்கத் திறன், வழக்கமான தொழில்துறை தரமான 20% முதல் 25% வரை விஞ்சி, சிக்கலான எரியும் மற்றும் வளைக்கும் நடைமுறைகளின் போது ஸ்கிராப் விகிதங்களை வெகுவாகக் குறைக்கிறது.
• நிழல் இல்லாத வெல்ட் சீம்கள்:தூய ஹைட்ரஜன் அனீலிங் சூழலுடன் இணைந்து அனைத்து நைட்ரஜன் கவசம் கொண்ட வெல்டிங்கைப் பயன்படுத்துவதன் மூலம், வெல்டிங் பாதையானது உயர்-கரை மெருகூட்டலின் போது நிறமாற்றம், பள்ளம் அல்லது ஆக்ஸிஜனேற்றம் ஏற்படாது.
• 1000-மணிநேர அரிப்பு உத்தரவாதம்:உயர்ந்த அலாய் கட்டுப்பாட்டுடன் இணைந்த உயர்நிலை மெக்கானிக்கல் பாலிஷ் ஈரப்பதம் மற்றும் சாலை-உப்பு சூழல்களுக்கு எதிராக நீண்ட கால எதிர்ப்பைப் பாதுகாக்கிறது.
• கணிசமான உற்பத்தி உள்கட்டமைப்பு:1999 இல் நிறுவப்பட்ட 20,000-சதுர மீட்டர் வசதியை இயக்குகிறது, 25 ஆண்டுகளுக்கும் மேலான சிறப்பு அனுபவத்தின் ஆதரவுடன் 133 முழுமையான தொழில்துறை பற்றவைக்கப்பட்ட அசெம்பிளி லைன்களைக் கொண்டுள்ளது.

• உலகளாவிய சான்றிதழ் சுயவிவரம்:உற்பத்திக் கோடுகள் ISO9001 (தரம்), ISO14001 (சுற்றுச்சூழல்), ISO45001 (தொழில்சார் ஆரோக்கியம்) மற்றும் ISO13485 (மருத்துவச் சாதனம்) தரநிலைகளின்படி கண்டிப்பாகச் செயல்படுகின்றன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

"நிழல் இல்லாத பற்றவைப்பு" என்பது அடுத்தடுத்த மேற்பரப்பு சிகிச்சைகளுக்கு என்ன அர்த்தம்?

இயந்திர மெருகூட்டல் பயன்படுத்தப்பட்ட பிறகு, வெல்ட் மடிப்பு பார்வைக்கு கண்டறிய முடியாதது என்று உத்தரவாதம் அளிக்கிறது. மேற்பரப்பு பள்ளம் இல்லை, உள்ளூர் நிறமாற்றம் இல்லை, மற்றும் தானிய எல்லை பொறித்தல் இல்லை, இது முழுப் பகுதியிலும் மென்மையான, தொடர்ச்சியான பூச்சு அளிக்கிறது.

துருப்பிடிக்காத ஸ்டீல் மோட்டார் சைக்கிள் பிரேம் டியூப் மற்ற சேஸ் கூறுகளுக்கு நேரடி வெல்டிங்கைக் கையாள முடியுமா?

ஆம். குழாய் நிலையான தொழில்துறை TIG, MIG மற்றும் லேசர் வெல்டிங் முறைகளுடன் முழுமையாக இணக்கமாக உள்ளது. நைட்ரஜன்-கவசமுள்ள முதன்மை வெல்ட் மடிப்பு இரண்டாம் நிலை சேரும் நுட்பங்களுடன் சிறந்த உலோகவியல் இணக்கத்தன்மையை உறுதி செய்கிறது.

1000 மணிநேர உப்பு தெளிப்பு சான்றிதழானது மூல அல்லது பளபளப்பான உலோகத்தில் சோதிக்கப்பட்டதா?

பளபளப்பான கண்ணாடி-முடிவு மாதிரிகளில் சரிபார்ப்பு நேரடியாக நடத்தப்படுகிறது. இது செயல்பாட்டின் போது கூறுகளின் உண்மையான நிஜ-உலக மேற்பரப்பு நிலைமைகளை பிரதிபலிக்கிறது, இயந்திர பூச்சு பாதுகாப்பு ஆக்சைடு அடுக்கை சமரசம் செய்யவில்லை என்பதை சரிபார்க்கிறது.

போக்குவரத்தின் போது கீறல் சேதத்தைத் தடுக்க டியூப் ரன் எவ்வாறு பேக்கேஜ் செய்யப்படுகிறது?

ஒவ்வொரு துண்டுகளும் பாதுகாப்பு கிராஃப்ட் காகிதத்துடன் இணைக்கப்பட்டு, தடிமனான PE நுரையுடன் ஒன்றாக இணைக்கப்பட்டு, மரப் பள்ளத்தைப் பாதுகாக்கும் முன் ஒரு மேம்பட்ட ஈரப்பதம்-தடை படத்தில் முழுமையாக மூடப்பட்டிருக்கும்.

அனைத்து உற்பத்தி அளவீடுகளும் தரமான இணக்கத்திற்காக கண்டறிய முடியுமா?

ஆம். குறிப்பிட்ட வெல்டிங் மின்னோட்டம், துல்லியமான பிரகாசமான அனீலிங் வெப்பநிலைகள் மற்றும் மெக்கானிக்கல் மெருகூட்டல் வேகம் உட்பட ஒவ்வொரு செயலாக்க மாறிகளும் டிஜிட்டல் முறையில் பதிவு செய்யப்பட்டு 10 ஆண்டுகளுக்குப் பாதுகாப்பாகச் சேமிக்கப்படும்.
