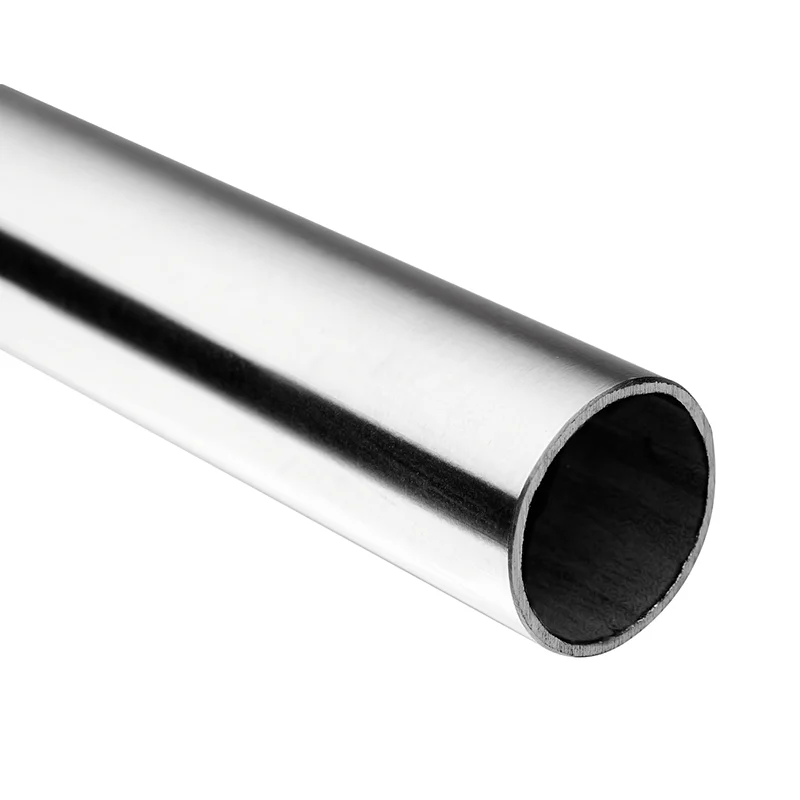

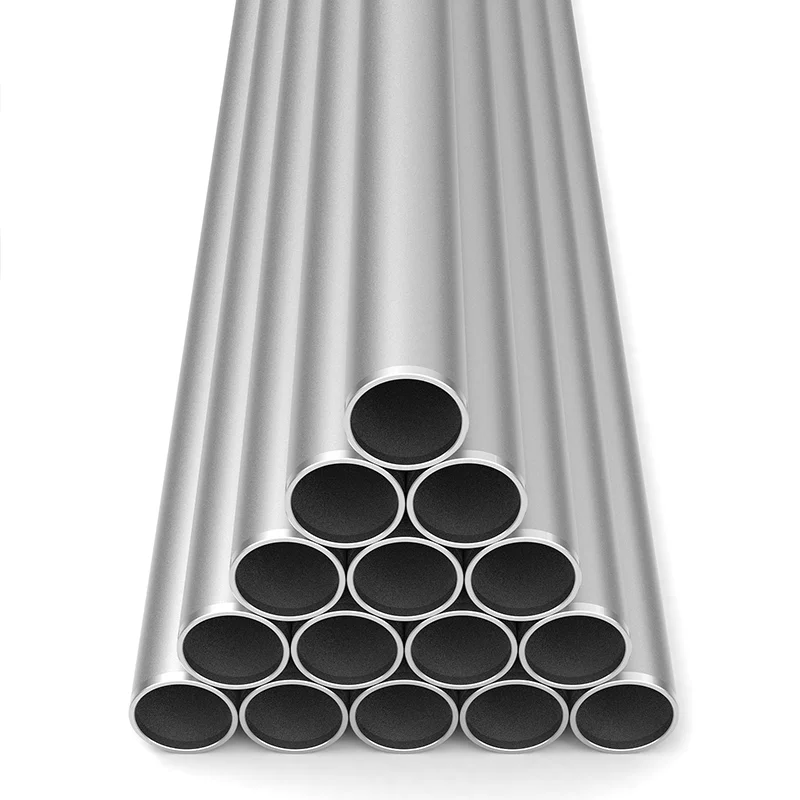

சுகாதாரமான துருப்பிடிக்காத எஃகு குழாய்

ஷுவாங்சென் வழங்குகிறார்சுகாதாரமான துருப்பிடிக்காத எஃகு குழாய்நேரடியாக சீனா தொழிற்சாலையிலிருந்து. உள் மெக்கானிக்கல் மெருகூட்டல் வெல்ட் சீம் சமன் செய்யப்பட்டு நிழல் இல்லாத நிலையில் Ra≤0.2µm ஐ அடைகிறது. முழு நைட்ரஜன் கவசம் வெல்டிங் மற்றும் தூய ஹைட்ரஜன் அனீலிங் ஆகியவை வெல்ட் மண்டல வலிமை அடிப்படை உலோகத்துடன் பொருந்துவதை உறுதி செய்கின்றன - இழுவிசை ≥690MPa, விரிவாக்கம்> 30%, தட்டையாக்குதல் மற்றும் எரியும் சோதனைகள் எந்த சிதைவையும் காட்டவில்லை. 1000h உப்பு தெளிப்பு எதிர்ப்பு சரிபார்க்கப்பட்டது. உட்புற NDT, ஹைட்ரோஸ்டேடிக் சோதனை மற்றும் ஒரு தொகுதிக்கு கடினத்தன்மை அளவீடு. ISO 13485 (மருத்துவம்), 9001, 14001, 45001 சான்றிதழ்.

உற்பத்தி உபகரணங்கள் மற்றும் செயல்முறை திறன்கள்

அதற்கான உற்பத்தி வசதிசுகாதாரமான துருப்பிடிக்காத எஃகு குழாய்133 முழுமையான வெல்டட் பைப் அசெம்பிளி லைன்களை இயக்குகிறது. ஒவ்வொரு வரியும் மூன்று வெளிநாட்டு-நிலை அமைப்புகளை ஒருங்கிணைக்கிறது: ஆன்லைன் ரவுண்ட்னெஸ் கட்டுப்பாடு, உள் வெல்ட் லெவலிங் மற்றும் பிரகாசமான திட-உருகும் வெப்ப சிகிச்சை. இந்த அமைப்புகள் சுவர் தடிமன், ஓவலிட்டி மற்றும் வெல்ட் நிலைத்தன்மையின் தானியங்கி கண்காணிப்புடன் தொடர்ந்து இயங்குகின்றன. பொருள் உள்ளீடு 304, 304L, 316 மற்றும் 316L சுருள்களுக்கு மட்டுப்படுத்தப்பட்டுள்ளது, ஒவ்வொன்றும் மில் சான்றிதழ்கள் மற்றும் வெப்ப எண்கள்.

வெல்டிங்கின் போது முழு நைட்ரஜன் கவசம் மற்றும் அனீலிங் போது தூய ஹைட்ரஜன் வளிமண்டலத்தின் மூலம் வெல்ட் மண்டல ஒருமைப்பாடு அடையப்படுகிறது. இந்த வரிசை ஆக்சைடு உருவாவதை நீக்குகிறது மற்றும் வெல்ட் சீம் இயந்திர வலிமை மற்றும் அரிப்பு எதிர்ப்பு ஆகிய இரண்டிலும் அடிப்படை உலோகத்துடன் பொருந்துவதை உறுதி செய்கிறது. இழுவிசை சோதனைகள் தொடர்ந்து ≥690 MPa ஐக் காட்டுகின்றன, அனைத்து நிலையான அளவுகளிலும் விரிவாக்க விகிதங்கள் 30% ஐ விட அதிகமாகும்.

முக்கிய செயல்முறை அம்சங்கள்

• ஆன்லைன் ரவுண்ட்னெஸ் கட்டுப்பாடு - ஒரு தரநிலைக்கு ±0.13mm முதல் ±0.76mm வரை OD சகிப்புத்தன்மையை பராமரிக்கிறது
• உள் வெல்ட் லெவலிங் - மணி நிழலை நீக்குகிறது, மென்மையான உள் மேற்பரப்பை உருவாக்குகிறது
• பிரகாசமான திட-உருகும் வெப்ப சிகிச்சை - தூய ஹைட்ரஜன் வளிமண்டலத்தின் கீழ் இன்லைனில் பயன்படுத்தப்படுகிறது
• இயந்திர மெருகூட்டல் - உள் Ra ≤ 0.2 µm, ஆலை முதல் 320-கிரிட் வரை வெளிப்புற பூச்சு
• ஆட்டோஜெனஸ் வெல்டிங் - நிரப்பு உலோகம் இல்லை, தையல் கலவை பெற்றோர் கலவையுடன் பொருந்துகிறது
• திட தீர்வு சிகிச்சை - சீரான தானிய அமைப்புக்கு ஒவ்வொரு நீளத்திற்கும் பயன்படுத்தப்படுகிறது

நிலையான பரிமாணங்கள் மற்றும் சகிப்புத்தன்மை வகுப்புகள்

நிலையான OD வரம்பு 19.0mm (3/4") இலிருந்து 165.2mm (6½") வரை. சுவர் தடிமன் விருப்பங்கள் 0.89 மிமீ முதல் 3.05 மிமீ வரை, ஒரு தரநிலைக்கு குறிப்பிட்ட சகிப்புத்தன்மையுடன் பயன்படுத்தப்படும்.

இந்த வரம்பிற்கு வெளியே தனிப்பயன் பரிமாணங்கள் வரைதல் விவரக்குறிப்புகளுக்கு உருவாக்கப்படுகின்றன. ஆர்டர் தேவையின் அடிப்படையில் சகிப்புத்தன்மை JIS G3447 அல்லது ASTM A269/A270 ஐப் பின்பற்றுகிறது.

ஆய்வு மற்றும் சோதனை நெறிமுறை

ஒவ்வொரு தொகுதிசுகாதாரமான துருப்பிடிக்காத எஃகு குழாய்வெளியீட்டிற்கு முன் ஒரு நிலையான சோதனை வரிசைக்கு உட்பட்டது:

• குறுக்கு மற்றும் நீளமான அழுத்தம் நிலைப்படுத்தல் - நீர்த்துப்போகும் தன்மை மற்றும் வெல்ட் ஒலியை உறுதிப்படுத்துகிறது
• தலைகீழ் தட்டையானது - வெல்ட் சீம் பிரிப்பு அல்லது லேமினேஷனைக் கண்டறிகிறது
• ஹைட்ரோஸ்டேடிக் சோதனை அல்லது சுழல் மின்னோட்டம் குறைபாடு கண்டறிதல் - பின்ஹோல்கள் மற்றும் நேரியல் குறைபாடுகளுக்கான திரைகள்
• இயந்திர சொத்து சரிபார்ப்பு - இழுவிசை வலிமை, மகசூல் புள்ளி மற்றும் நீட்சி
• உள் மேற்பரப்பு கடினத்தன்மை அளவீடு - ASTM B912 க்கு Ra மற்றும் Rz பதிவு

சுருள் வெப்ப எண்ணிலிருந்து உருவாக்குதல், வெல்டிங் செய்தல் மற்றும் முடித்தல் மூலம் கண்டறியும் தன்மை பராமரிக்கப்படுகிறது. தொழிற்சாலை சோதனை அறிக்கைகள் ஒரு தொகுதிக்கு வழங்கப்படுகின்றன. மூன்றாம் தரப்பு ஆய்வு (SGS, BV) உற்பத்தி தளத்தில் ஈடுபடலாம்.

ஆர்டர் விவரக்குறிப்பு சரிபார்ப்பு பட்டியல்

1. தயாரிப்பு பதவி
2. பொருள் தரம் (304, 304L, 316, 316L)
3. பரிமாணங்கள் மற்றும் சகிப்புத்தன்மை வகுப்பு
4. அளவு (துண்டுகள் அல்லது மொத்த நீளம்)
5. பேக்கிங் முறை (மூட்டைகள், பெட்டிகள் அல்லது தனிப்பயன்)
6. வெப்ப சிகிச்சை நிலை
7. சோதனை முறை (ஹைட்ரோஸ்டேடிக், சுழல் மின்னோட்டம் போன்றவை)
8. வெளிப்புற மேற்பரப்பு பூச்சு தேவை
9. உள் சுவர் கடினத்தன்மை தேவை (Ra, Rz)
10. சிறப்பு குறி அல்லது இறுதி பாதுகாப்பு

தொழில் பயன்பாடுகள் மற்றும் நிறுவல் சூழல்கள்

உயர் மேற்பரப்பு பூச்சு மற்றும் அரிப்பு எதிர்ப்பு தேவைப்படும் பிரிவுகளில் குழாய்கள் பயன்படுத்தப்படுகின்றன:

• பால் பதப்படுத்துதல் - மூல பால், பேஸ்டுரைஸ் செய்யப்பட்ட பொருட்கள் மற்றும் சிஐபி ரிட்டர்ன் லூப்கள்
• மருந்து உற்பத்தி - WFI விநியோகம், SIP அமைப்புகள் மற்றும் சுத்தமான நீராவி கோடுகள்
• பான உற்பத்தி - பீர், பழச்சாறு மற்றும் கார்பனேற்றப்பட்ட குளிர்பானங்கள்
• தரவு மைய குளிரூட்டல் - HUAWEI மற்றும் Envicool வெப்ப அமைப்புகளுக்கான குளிர்ந்த நீர் சுழல்கள்
• கட்டிட சேவைகள் - குடிநீர் வழங்கல் மற்றும் கதிரியக்க வெப்ப நெட்வொர்க்குகள்

சான்றிதழ்கள் மற்றும் ஒழுங்குமுறை சீரமைப்பு

நடத்தப்பட்ட சான்றிதழ்கள்: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, ISO 13485:2016. தேசிய பதவிகளில் "சிறப்பு, சுத்திகரிக்கப்பட்ட, தனித்துவமான மற்றும் புதிய" சிறிய மாபெரும் நிறுவனம் மற்றும் தேசிய உயர் தொழில்நுட்ப நிறுவனம் ஆகியவை அடங்கும்.

அடிக்கடி கேட்கப்படும் செயல்பாட்டு கேள்விகள்

சுகாதாரமான துருப்பிடிக்காத எஃகு குழாயை தரமற்ற பரிமாணங்கள் அல்லது சிறப்புத் தேவைகளுக்கு உற்பத்தி செய்ய முடியுமா?
ஆம். தனிப்பயன் உற்பத்தியில் சிறப்பு OD, சுவர் தடிமன், நீளம், இறுக்கமான ஓவலிட்டி அல்லது நேரான சகிப்புத்தன்மை, சிறப்பு மேற்பரப்பு முடிவுகள் (மேட், பிரகாசமான அனீல்ட், ஊறுகாய்), OEM குறித்தல் (லேசர் பொறித்தல், ஸ்டென்சிலிங்) மற்றும் குறிப்பிட்ட இறுதி தயாரிப்புகள் (பெவல், திரிக்கப்பட்ட அல்லது வெற்று) ஆகியவை அடங்கும். வரைபடங்கள் அல்லது விரிவான விவரக்குறிப்பு தாள்கள் பயன்படுத்தப்படுகின்றன.

இது ஒரு உற்பத்தியாளரா அல்லது வர்த்தக நடவடிக்கையா?
நேரடி உற்பத்தியாளர். இந்த வசதி 133 வெல்டட் பைப் லைன்களை இயக்குகிறது மற்றும் வீட்டில் உள்ள அனைத்து முக்கிய செயல்முறைகளையும் செய்கிறது: சுருள் பிளவு, உருவாக்கம், வெல்டிங், சமன் செய்தல், வெப்ப சிகிச்சை, மெருகூட்டல் மற்றும் சோதனை.

மாதிரிகள் கிடைக்கின்றனவா, அதன் விலை என்ன?
மாதிரிகள் இலவசமாக வழங்கப்படுகின்றன. ரிசீவர் சரக்குகளை உள்ளடக்கியது. மாதிரி முன்னணி நேரம் பொதுவாக அளவு மற்றும் மேற்பரப்பு தேவையைப் பொறுத்து 5-10 வேலை நாட்கள் ஆகும்.

தொழிற்சாலையைப் பார்வையிட முடியுமா அல்லது தொலைநிலையில் ஆய்வு செய்ய முடியுமா?
ஆன்-சைட் வருகைகள் வரவேற்கப்படுகின்றன. தொலைநிலை ஆய்வுக்கு, உற்பத்தி வரி, சோதனை ஆய்வகம் மற்றும் பேக்கிங் பகுதி ஆகியவற்றின் ஆன்லைன் வீடியோ ஒத்திகைகளை ஏற்பாடு செய்யலாம். நிகழ்நேர தரமான தரவைப் பகிரலாம்.

என்ன தர உத்தரவாத நடைமுறைகள் உள்ளன?
மூன்று ஆய்வு நிலைகள்: (1) உள்வரும் சுருள் சரிபார்ப்பு (வேதியியல் கலவை, மேற்பரப்பு நிலை), (2) செயல்முறை சோதனைகள் (வெல்ட் பீட் நிலைத்தன்மை, வட்டத்தன்மை, சுவர் தடிமன்), மற்றும் (3) இறுதி ஆய்வு (NDT, இயந்திர சோதனைகள், மேற்பரப்பு கடினத்தன்மை, பரிமாண தணிக்கை). ஒரு தொகுதிக்கு ஒரு தொழிற்சாலை சோதனை அறிக்கை வழங்கப்படுகிறது. மூன்றாம் தரப்பு ஆய்வு ஒப்பந்தம் செய்யப்படலாம்.

முந்தைய இறக்குமதி அனுபவம் இல்லை என்றால் என்ன செய்வது?
முழு ஏற்றுமதி ஆவணங்கள் வழங்கப்பட்டுள்ளன: வணிக விலைப்பட்டியல், பேக்கிங் பட்டியல், பில் ஆஃப் லேடிங், தோற்றச் சான்றிதழ் மற்றும் சோதனை அறிக்கைகள். சுங்க அனுமதி வழிகாட்டுதல் வழங்கப்படுகிறது.

என்ன பேக்கிங் விருப்பங்கள் உள்ளன?
தரநிலை: துருப்பிடிக்காத காகிதம், இரு முனைகளிலும் பிளாஸ்டிக் தொப்பிகள் மற்றும் எஃகு பட்டைகள் கொண்ட அறுகோண மூட்டை. விருப்பத்தேர்வு: மரப்பெட்டிகள், எஃகு பிரேம்கள் அல்லது சுருங்கி-சுற்றப்பட்ட தட்டுகள்.

என்ன மேற்பரப்பு பூச்சுகளை வழங்க முடியும்?
வெளிப்புறம்: மில் ஃபினிஷ், 180-கிரிட் பிரஷ்டு, 320-கிரிட் பாலிஷ், அல்லது பிரைட் அனீல்ட். உட்புறம்: மெக்கானிக்கல் பாலிஷ் செய்யப்பட்ட (Ra ≤ 0.2 µm) அல்லது ஊறுகாய்/செயலாக்கப்பட்டது. சிறப்பு கடினத்தன்மை மதிப்புகள் (Ra ≤ 0.1 µm) அடைய முடியும்.

வெல்ட் சீம் எவ்வாறு சிகிச்சையளிக்கப்படுகிறது மற்றும் சரிபார்க்கப்படுகிறது?
அனைத்து வெல்ட்களும் உட்புறமாக சமன் செய்யப்பட்டு வெளிப்புறமாக மென்மையாக்கப்படுகின்றன. வெல்ட் மண்டலம் முழு தீர்வு சிகிச்சைக்கு உட்படுகிறது. நிரப்பு உலோகம் பயன்படுத்தப்படவில்லை - தன்னியக்க வெல்டிங் தையல் கலவை அடிப்படை கலவையுடன் பொருந்துவதை உறுதி செய்கிறது. வெல்ட் ஒருமைப்பாடு ஹைட்ரோஸ்டேடிக் சோதனை மற்றும் சுழல் மின்னோட்டம் ஆய்வு மூலம் சரிபார்க்கப்பட்டது.

சுருள் முதல் முடிக்கப்பட்ட குழாய் வரை முழு தடயமும் பராமரிக்கப்படுகிறதா?
ஒவ்வொரு சுருளுக்கும் ஒரு தனிப்பட்ட வெப்ப எண் ஒதுக்கப்பட்டுள்ளது. வெப்ப எண் உருவாக்கம், வெல்டிங் மற்றும் முடித்தல் முழுவதும் பதிவு செய்யப்படுகிறது. மூலப்பொருள் சான்றிதழுக்கான முழுத் தடயமும் பராமரிக்கப்படுகிறது.

ஏன் இந்த குழாய் சுகாதார மற்றும் உயர் தூய்மை வரிகளுக்கு தேர்ந்தெடுக்கப்பட்டது

• தனியுரிம சமன்படுத்துதல் மற்றும் வெப்ப சிகிச்சை உபகரணங்களுடன் 133 வெல்டட் பைப் லைன்கள்
• உட்புற NDT மற்றும் இயந்திர ஆய்வகம் - வெளிப்புற சார்புநிலையை குறைக்கிறது மற்றும் தொகுதி வெளியீட்டை துரிதப்படுத்துகிறது
• ISO 13485 (மருத்துவ சாதனங்கள்) மற்றும் தேசிய "சிறப்பு மற்றும் புதிய" லிட்டில் ஜெயண்ட் அங்கீகாரம்
• நிரூபிக்கப்பட்ட 1000h உப்பு தெளிப்பு எதிர்ப்பு - ஈரப்பதம் அல்லது வெளிப்புற நிறுவல்களுக்கு ஏற்றது
• தரமற்ற அளவுகள் மற்றும் அளவீடுகள் குறைந்தபட்ச தொகுதி கட்டுப்பாடுகள் இல்லாமல் தயாரிக்கப்படுகின்றன
• முழு ஆவண தொகுப்பு - தணிக்கை மற்றும் ஒழுங்குமுறை இணக்கத்தை ஆதரிக்கிறது
• நேரடி தொழிற்சாலை விலை - வர்த்தக விளிம்பு இல்லை

ஷுவாங்சென் குழாய் தொழில்- தேசிய உயர் தொழில்நுட்ப நிறுவனம். உலகப் புகழ்பெற்ற சீன பைப்லைன் பிராண்டை உருவாக்குதல். ஒவ்வொரு குழாயும், 19 மிமீ முதல் 165 மிமீ OD வரை, 25 வருட தொடர்ச்சியான செயல்முறை சுத்திகரிப்பு மற்றும் கண்டிப்பான சுகாதாரமான உற்பத்தி ஒழுக்கத்தை பிரதிபலிக்கிறது.
